讓土工膜使用的壽命更長一些，選好的土工膜是一方面，最重要的是怎樣更好的焊接土工膜，這也是影響土工膜使用壽命的重要因素。

　　那么怎樣更好的焊接土工膜呢：

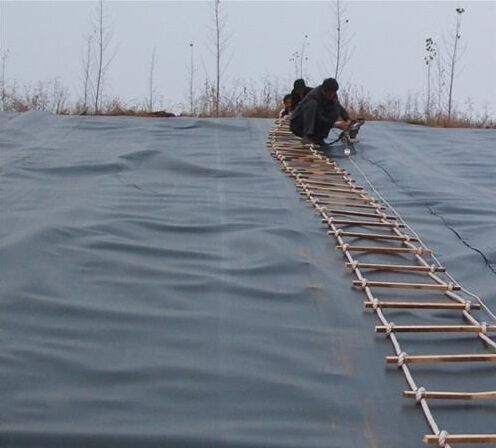

　　1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機 啟動馬達(dá) 加壓焊接。

　　2.土工膜接縫處不得有油污、灰塵，土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時必須在焊接前清理干凈。

　　3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進(jìn)行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，根據(jù)現(xiàn)場的實際情況對速度和溫度進(jìn)行微調(diào)。

　　4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

　　5.在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。

　　6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。

　　7.焊膜時不許壓出死折，鋪設(shè)土工膜時，根據(jù)當(dāng)?shù)貧鉁刈兓群屯凉つば阅芤螅A(yù)留出溫度變化引起的伸縮變形量。

　　8.當(dāng)手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。

　　9.當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進(jìn)行焊接。

　　10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接土工膜，但采取防護(hù)措施是除外。

　　11.溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機進(jìn)行預(yù)熱處理。

　　12.擠壓焊接機在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時應(yīng)及時更換滑塊，以免損傷膜面。

　　13.土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當(dāng)?shù)赜秒姇r，必須使用穩(wěn)壓器。

更多怎樣更好的焊接土工膜？土工材料產(chǎn)品的規(guī)格/型號/參數(shù)/用途/作用/檢測/施工/廠家批發(fā)報價等詳細(xì)信息請聯(lián)系在線客服

相關(guān)推薦
