復(fù)合土工膜焊接

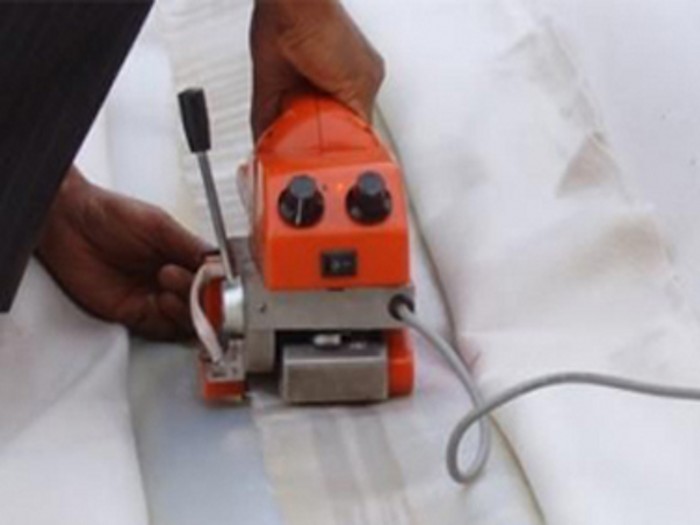

　　完成鋪設(shè)工作后，接下來(lái)對(duì)復(fù)合土工膜進(jìn)行焊接，要每條縫隙的密封度，不能存在透水問(wèn)題，否則達(dá)不到防滲加固的效果。焊接之前要進(jìn)行現(xiàn)場(chǎng)試驗(yàn)，結(jié)合施工環(huán)境的不同，焊接設(shè)備的設(shè)定焊接行走速度，焊接的溫度、結(jié)合環(huán)境變化情況，及時(shí)對(duì)焊接設(shè)備溫度進(jìn)行調(diào)整，通過(guò)試驗(yàn)對(duì)焊接條件進(jìn)行對(duì)比分析，符合工程規(guī)定要求后就可以進(jìn)行焊接。如果在工程中使用復(fù)合土工膜，通常會(huì)使用熱熔焊法，先對(duì)土工膜進(jìn)行拼接，結(jié)合工程實(shí)際情況，對(duì)土工膜的寬度合理設(shè)定，拼接是其中重要的一道工序，要求沿著水庫(kù)軸線(xiàn)方向拼接，一般鋪設(shè)在上游的土工膜壓在鋪設(shè)在下游的膜上，對(duì)于在坡面上鋪設(shè)土工膜時(shí)，要求在上面鋪設(shè)的土工膜覆蓋上下面的膜。完成鋪設(shè)后進(jìn)行調(diào)整，最后就可以進(jìn)行焊接操作，主要注意幾個(gè)方面：

　　焊接時(shí)復(fù)合土工膜不能出現(xiàn)鼓包、起皺、扭曲、脫空等問(wèn)題，如果存在上述的問(wèn)題，技術(shù)人員要對(duì)土工膜的位置及時(shí)進(jìn)行調(diào)整，調(diào)整好再繼續(xù)進(jìn)行焊接。土工膜在搭接位置要保證整潔、干燥，這樣焊接質(zhì)量高，在土工膜拼接之間，要對(duì)拼接表面進(jìn)行清掃，避免上層存在油污、灰塵等。在此基礎(chǔ)上，完成對(duì)拼接縫的焊接之后，要做全面的檢查，避免出現(xiàn)漏焊、焊接質(zhì)量不合格的問(wèn)題。一般都采取雙焊縫加壓檢測(cè)法，目測(cè)法進(jìn)行檢驗(yàn)。雙焊縫加壓檢測(cè)時(shí)壓力控制在0.15~0.2mpa范圍，壓力保持1~5min，在此期間觀(guān)察真空情況，如果真空壓力表沒(méi)有降低就表明焊接縫隙沒(méi)有漏焊，整個(gè)焊接工藝合格。如果真空壓力表有所降低，那么就表明縫隙有漏焊，工作人員及時(shí)檢查，并對(duì)縫隙進(jìn)行修補(bǔ)。

更多復(fù)合土工膜怎么焊接？土工材料產(chǎn)品的規(guī)格/型號(hào)/參數(shù)/用途/作用/檢測(cè)/施工/廠(chǎng)家批發(fā)報(bào)價(jià)等詳細(xì)信息請(qǐng)聯(lián)系在線(xiàn)客服
