復(fù)合土工膜知識

復(fù)合土工膜施工質(zhì)量控制要點

發(fā)布日期：2019-05-28 21:25 作者：宏祥新材料股份有限公司文章來源：http://www.bjjsjh.com.cn

　復(fù)合土工膜施工質(zhì)量控制要點是進場原材料質(zhì)量控制、施工過程控制、施工完質(zhì)量檢測。

　　1.原材料質(zhì)量控制。

　　進場的土工膜有廠家提供的合格證書、性能及特性指標和使用說明書。復(fù)合土工膜外觀上不允許有針眼、疵點和厚薄不均現(xiàn)象；土工布不允許有裂口、孔洞、裂紋或者退化變質(zhì)等材料。在運輸過程中和運抵工地后應(yīng)妥善保存，避免日曬，盡量減少裝卸次數(shù)。

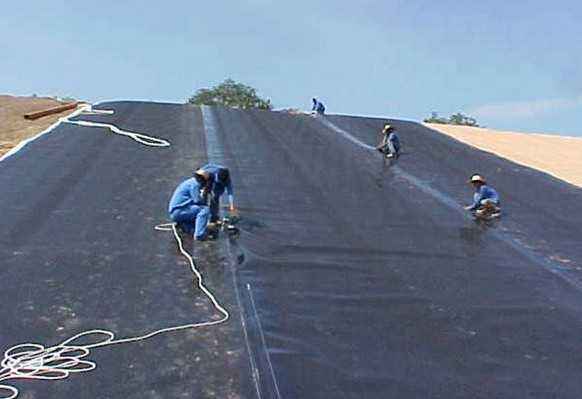

　　2.施工過程控制

　　主要是加強土工膜焊縫質(zhì)量檢測，檢測方法有目測法和現(xiàn)場檢漏。

　　（1）目測法：復(fù)合土工膜焊接好后，觀察有無漏接，接縫是否燙損，有無褶皺，是否拼接均勻等。

　　（2）現(xiàn)場檢漏，采用充氣法對全部焊縫進行檢測，焊縫為雙條，兩條之間留有約10cm的空腔，將待測段兩端封死，插入氣針，充氣至0.05MPa～0.20MPa，靜觀0.5min，觀察真空表，如氣壓無下降，表明不漏，焊縫合格，否則要查找原因及時修補。

　　3.施工完質(zhì)量檢測施工完質(zhì)量檢測

　　主要是抽樣檢測，施工中每1000m2取一試件，做拉伸強度試驗，要求強度不低于母材的90，且試樣斷裂不得在接縫處，否則接縫質(zhì)量不合格。整個工程共使用復(fù)合土工膜461100m2左右，現(xiàn)場共抽取焊縫試樣461組，作拉伸強度試驗，經(jīng)檢測合格率100，焊縫質(zhì)量合格。
