復(fù)合土工膜總體施工程序?yàn)椋簤|層驗(yàn)收→復(fù)合土工膜鋪設(shè)→底層土工布縫合→土工膜焊接→土工膜焊縫檢測(cè)→上層土工布縫合→土工膜驗(yàn)收→覆蓋保護(hù)墊層料→保護(hù)層料驗(yàn)收→漿砌塊石→漿砌塊石驗(yàn)收。宏祥土工布為您提供復(fù)合土工膜施工工藝。

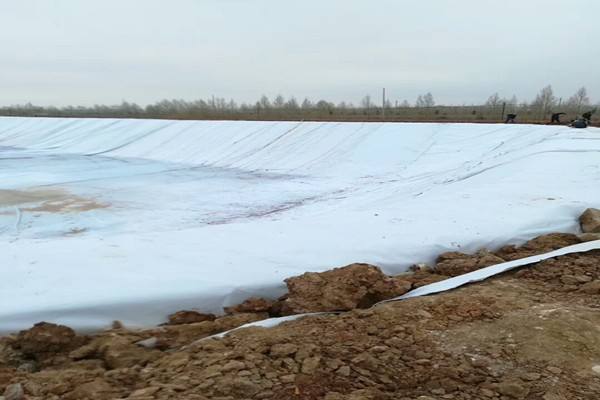

　　1、復(fù)合土工膜的鋪設(shè)

　　為了施工方便，保證拼接質(zhì)量，復(fù)合土工膜應(yīng)盡量采用寬幅，減少壩坡現(xiàn)場(chǎng)拼接量，施工前應(yīng)根據(jù)復(fù)合土工膜幅寬、現(xiàn)場(chǎng)長(zhǎng)度需要，在專用場(chǎng)地剪裁，并拼接成符合要求尺寸的塊體，人工搬運(yùn)到工作面鋪設(shè)。壩體迎水面鋪設(shè)采用自上而下(復(fù)合土工膜長(zhǎng)幅平行于壩軸線)鋪設(shè)，水平方向上由坡腳向外端鋪設(shè);鋪設(shè)時(shí)復(fù)合土工膜兩層放置人行木板，并注意張弛適度，要求復(fù)合土工膜與墊層結(jié)合面務(wù)必吻合平整，避免人為何施工機(jī)械的損傷。施工人員均應(yīng)穿平底布鞋或軟膠底鞋進(jìn)行鋪設(shè)，嚴(yán)禁穿釘鞋以防踩壞土工膜，復(fù)合土工膜鋪設(shè)要與保護(hù)層鋪設(shè)協(xié)調(diào)，做到隨鋪隨壓。對(duì)于庫(kù)區(qū)防滲鋪蓋區(qū)部位，因滲水泉眼鋪設(shè)人行木板，另在正向與反向鋪設(shè)的土工膜的土工膜之間鋪設(shè)經(jīng)墊高后的木板，使復(fù)合土工膜的焊接處于干地施工，焊接檢測(cè)合格后反向土工膜逆時(shí)針?lè)D(zhuǎn)180°后開(kāi)始復(fù)合土工膜鋪設(shè)、焊接、檢測(cè)的重復(fù)施工。

　　2、復(fù)合土工膜的鋪設(shè)技術(shù)要求

　　鋪設(shè)應(yīng)在干燥暖和天氣進(jìn)行，為了便于拼接，防止應(yīng)力集中，復(fù)合土工膜鋪設(shè)采用波浪形松弛方式，應(yīng)留百分2~百分3的褶皺量，以適應(yīng)板梯的沉陷變形，在斜坡或垂直部位應(yīng)留100cm折疊伸縮;鋪好的土工膜應(yīng)及時(shí)覆蓋，避免陽(yáng)光直接照射;鋪設(shè)時(shí)要求土工膜與下部墊層結(jié)合面務(wù)必吻合平整，切不可上下游方向凸出褶皺。?復(fù)合土工膜焊接質(zhì)量的好壞是復(fù)合土工膜防滲性能成敗的關(guān)鍵，所以務(wù)必做好土工膜的焊接，確保焊接質(zhì)量，因此，土工膜焊接應(yīng)由生產(chǎn)廠家派專業(yè)技術(shù)人員到現(xiàn)場(chǎng)操作、指導(dǎo)、培訓(xùn)，采用土工膜專用焊接設(shè)備進(jìn)行。‚復(fù)合土工膜的連接分2個(gè)程序進(jìn)行，即上、下層無(wú)紡織布的封接，中層PE膜的連接。無(wú)紡織布的封接用手提縫紉機(jī)、尼龍線進(jìn)行雙道縫接，搭接寬度10cm;PE膜采用焊接工藝連接，焊接工具采用自動(dòng)調(diào)溫(調(diào)速)土工膜焊接機(jī)。ƒ焊接工藝：一幅土工膜鋪好后，將需焊接的邊翻疊(約60cm寬)，二幅反向鋪在一幅膜上，調(diào)整兩幅膜焊接邊緣走向，使之搭接10cm。④焊接全部在現(xiàn)場(chǎng)進(jìn)行，要求天氣晴好，嚴(yán)禁在雨天、高溫和嚴(yán)寒天氣下施工，焊接基地表面應(yīng)干燥，焊接前用電吹風(fēng)去膜面上的砂子、泥土等贓物，再用干凈毛巾擦凈，保證膜面干凈，在焊接部分的地下墊一條長(zhǎng)木板，以便焊機(jī)在平整的基面上行走，保證焊接質(zhì)量，正式焊接前，應(yīng)先根據(jù)施工氣溫、PE膜厚度，利用相同材質(zhì)的PE膜進(jìn)行試焊，試焊溫度250~300℃，速度2~3min，掌握好焊接機(jī)溫度及行走速度，確定好施工工藝參數(shù)，再進(jìn)行正式施工，焊縫應(yīng)透明、平整、順直、連續(xù)。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用次空腔檢查其焊縫的質(zhì)量。

　　3、復(fù)合土工膜上覆保護(hù)層

　　復(fù)合土工膜焊接完并經(jīng)質(zhì)量驗(yàn)收合格后，及時(shí)在膜上面均勻鋪設(shè)砂礫石保護(hù)層，找平拍實(shí)后砌筑漿砌石40cm，以防止其在紫外線照射下易老化和其他因素引起的破壞。上保護(hù)層采用10t斜坡碾碾壓4~8遍(上行振壓、下行靜壓)，經(jīng)壓實(shí)后，保護(hù)層料的相對(duì)密度不低于0.80。

　　宏祥土工布提醒您，土工膜施工為精細(xì)施工，需要長(zhǎng)期積累經(jīng)驗(yàn)，施工人員既掌握土工膜的工程應(yīng)用原理，又能根據(jù)施工條件處理各復(fù)雜情況。對(duì)于土工膜的錨固、鋪設(shè)等環(huán)節(jié)的施工工藝，應(yīng)展開(kāi)普遍的工程調(diào)查，并結(jié)合室內(nèi)試驗(yàn)和分析計(jì)算，形成可靠的、完整的工藝方法。根據(jù)工程情況，應(yīng)優(yōu)先選用天然砂礫石進(jìn)行墊層料、保護(hù)料制備，以預(yù)防因碎石棱角造成對(duì)土工膜的刺破。從試驗(yàn)結(jié)果看，復(fù)合土工膜焊接焊縫拉伸時(shí)總是母材先遭到破壞，這說(shuō)明復(fù)合土工膜焊縫不會(huì)因?yàn)樽冃我傻睦斓仍蛟獾狡茐模饾B漏。

更多圍壩工程復(fù)合土工膜的鋪設(shè)施工工藝土工材料產(chǎn)品的規(guī)格/型號(hào)/參數(shù)/用途/作用/檢測(cè)/施工/廠家批發(fā)報(bào)價(jià)等詳細(xì)信息請(qǐng)聯(lián)系在線客服
